BA소개

Structure from Motion을 수행할 때, 다수의 프레임에 존재하는 Visual keypoint 들의 위치 (i.e. 2D pixel location)를 기반으로 추정할 수 있는 3D landmark position과 카메라 프레임간의 3D relative motion을 동시에 최적화하는 과정

SLAM에서는 다음과 같은 방법으로 사용한다.

1. Sliding window optimisation
   • 실시간으로 SLAM 프로그램을 돌리면서, 마지막 N개의 keyframe 정보를 기반으로 Bundle adjustment를 수행하여 실시간으로 local map + pose를 보정하는 작업
2. Loop closure
   • 실시간으로 SLAM을 돌리면서, Loop closure detection이 일어났을 때 Loop closure optimisation을 다른 쓰레드에서 비실시간으로 수행하여 loop에 대한 pose + global map을 보정하는 작업
3. Global optimisation
   • 실시간으로 SLAM을 돌리면서, 종종 다른 쓰레드에서 비실시간으로 모든 map + pose를 보정하는 작업. (잘 안쓰임)
4. Global optimisation as 후처리
   • SLAM이 끝나고나서, 모든 map + pose를 비실시간으로 보정하는 작업.

간단 메카니즘

• 보통 closed-form 방식으로 initial guess 정보가 있음.

  • Initialization 단계에서 Homography/Fundamental matrix를 이용하여 얻어낸 relative motion 정보 + 이후 PnP로 추가해내간 relative motion 정보.

  • Initialization 단계에서 초기 R

    t로 얻어낸 3D landmark position 정보 + 이후 triangulation으로 추가해내간 3D landmark position 정보.

  • 하지만 이러한 정보들은 어쩔 수 없이 error를 내포하고 있음.

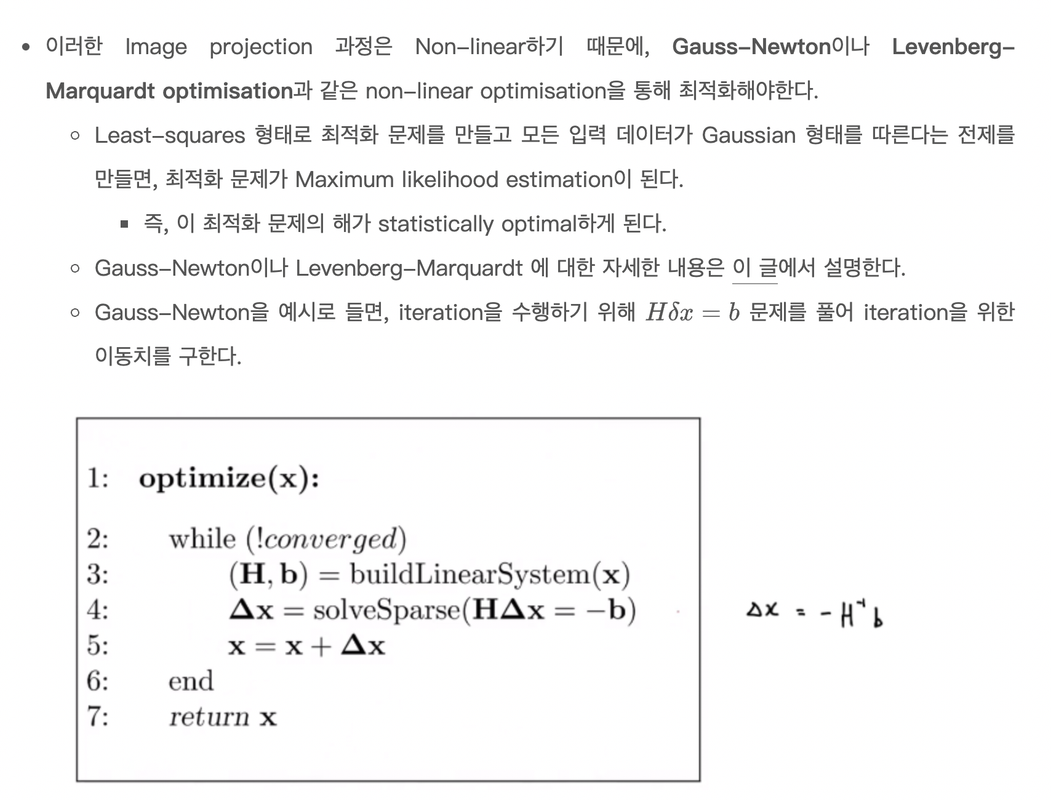

• 위의 error를 보정하기 위해 최적화를 진행함.
  • 3D landmark에서 카메라 coordinate의 원점까지의 직선을 ‘ray’로 표현할 수 있음.
  • 이러한 ray가 다수 있을 경우 ‘bundle of ray’라고 표현함.
  • 이 ‘bundle of ray’를 보정 (i.e. adjust) 한다는 의미로 bundle adjustment라는 이름을 사용함.
• 슬라이딩을 하면서 이전에 카메라 프레임정보(points,pose,extrinic,instrinic parameters)(Local일 경우 i_th번째까지의 카메라 프레임, Full일 경우 전체 프레임 정보)와 현재 프레임정보를 cost function을 통해서 Iteration K만큼 포인트들과 포즈 파라미터들을 최적화 하는 작업

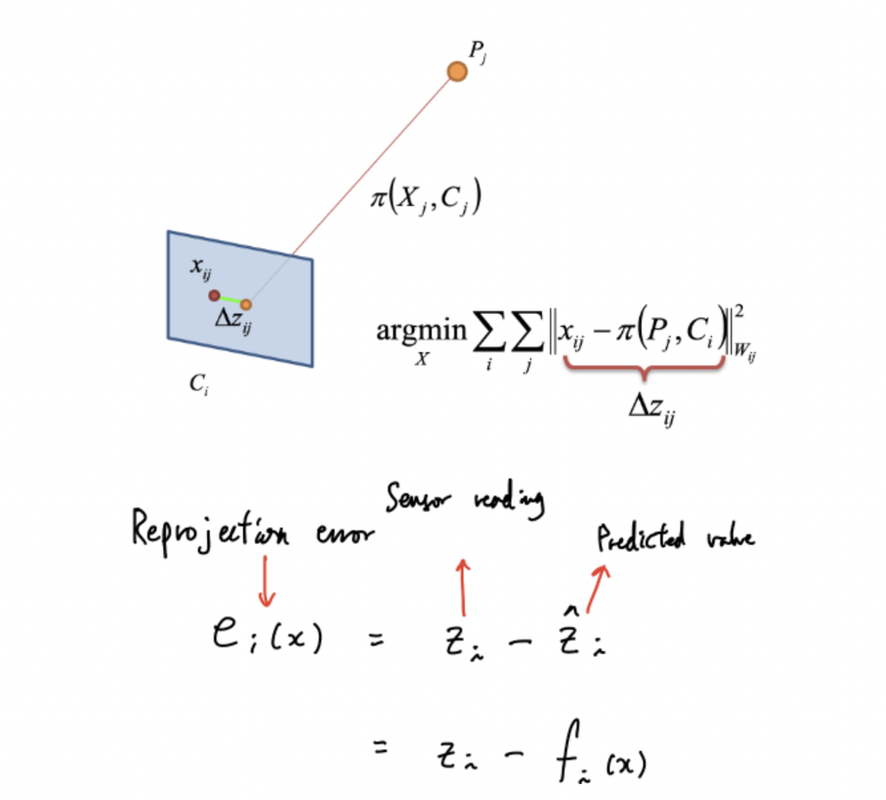

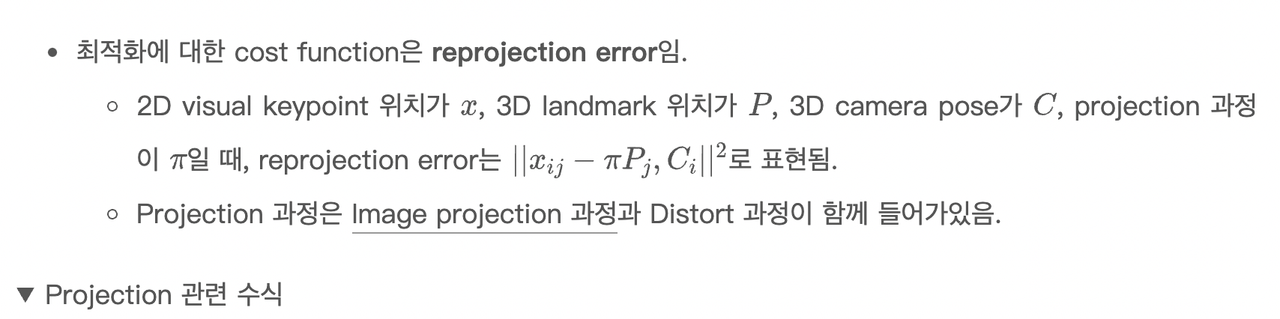

Cost Function(Reprojection error)

Image Projection 방법

Parameter 수

<a

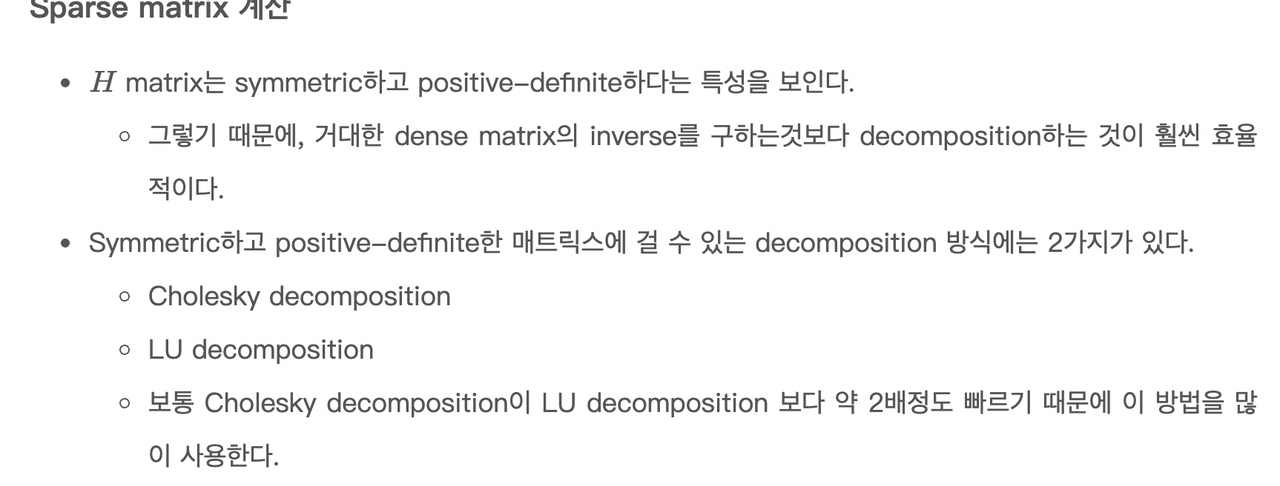

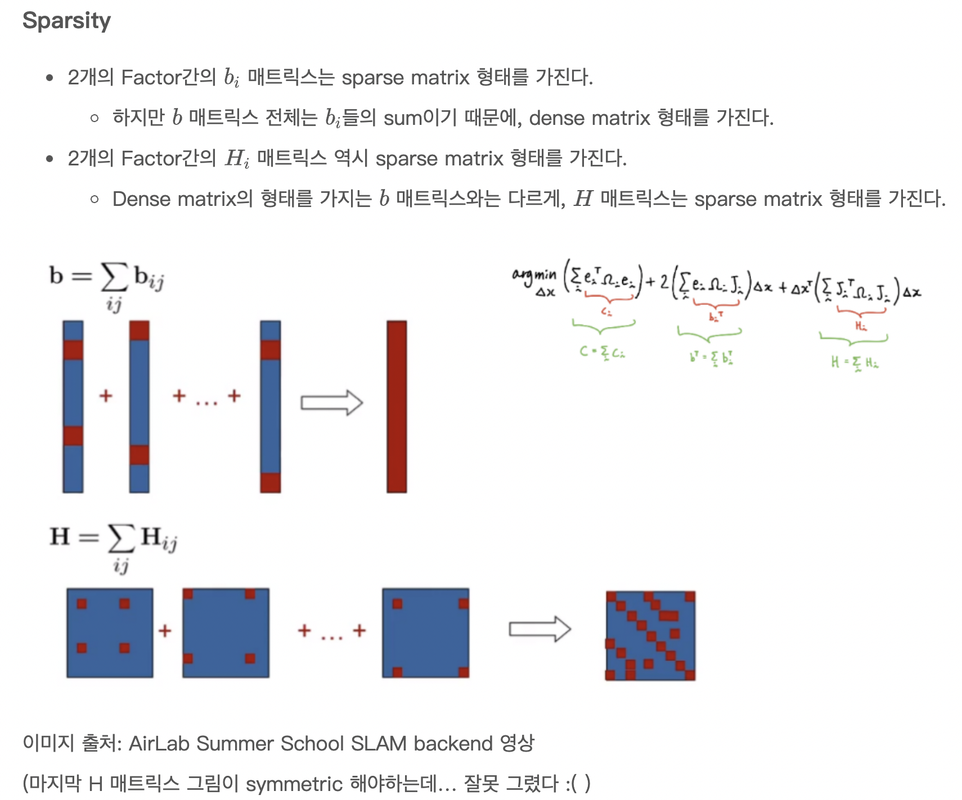

Sparse한 매트릭스 성질을 이용하여서 symmetric matrix 성질을 이용한 QR한다.
